산일 세이프티 라이트커튼 · Type 4손이 들어오면,
기계는 멈춥니다.

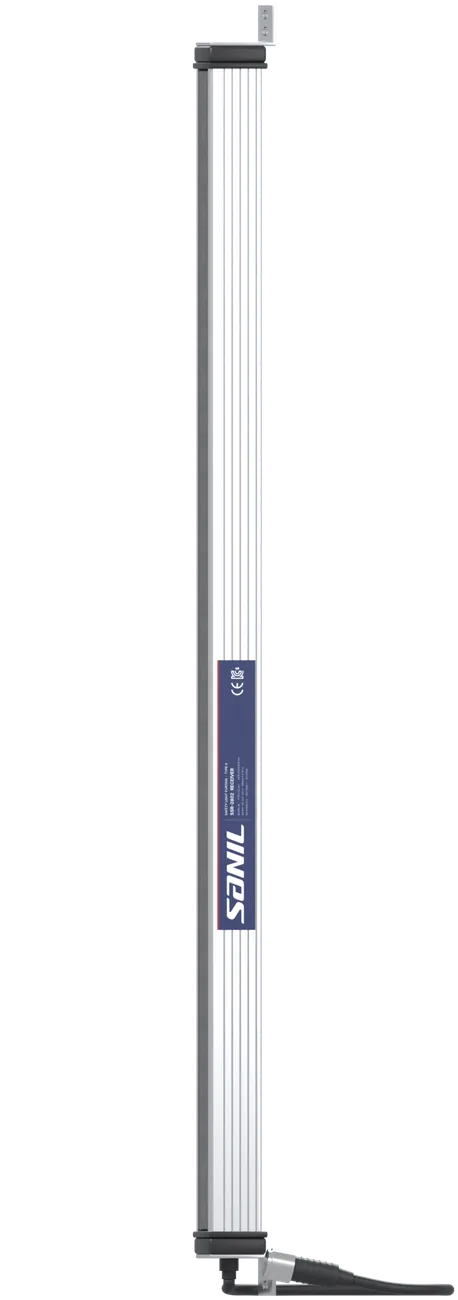

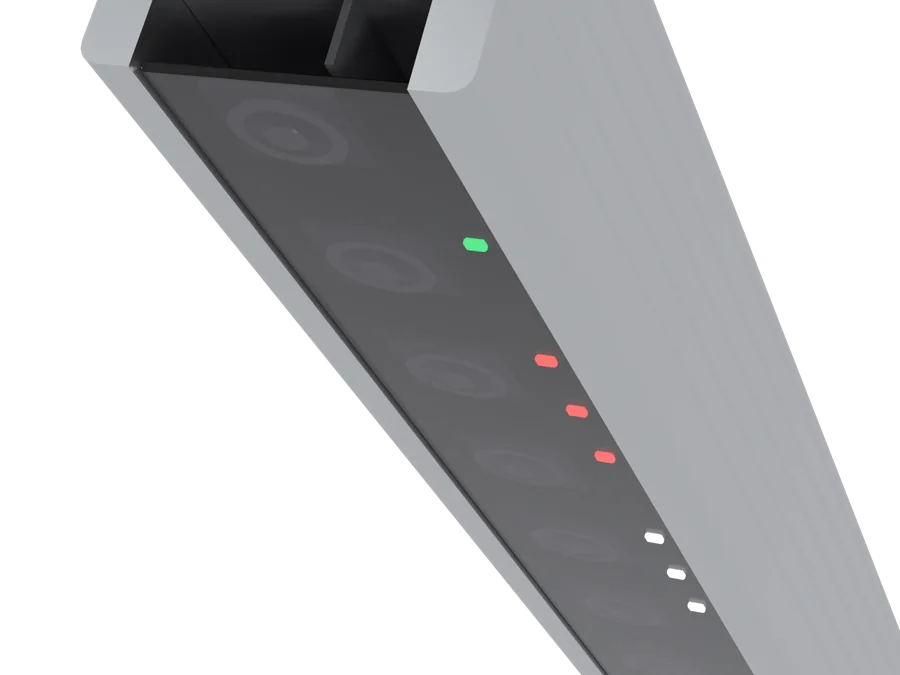

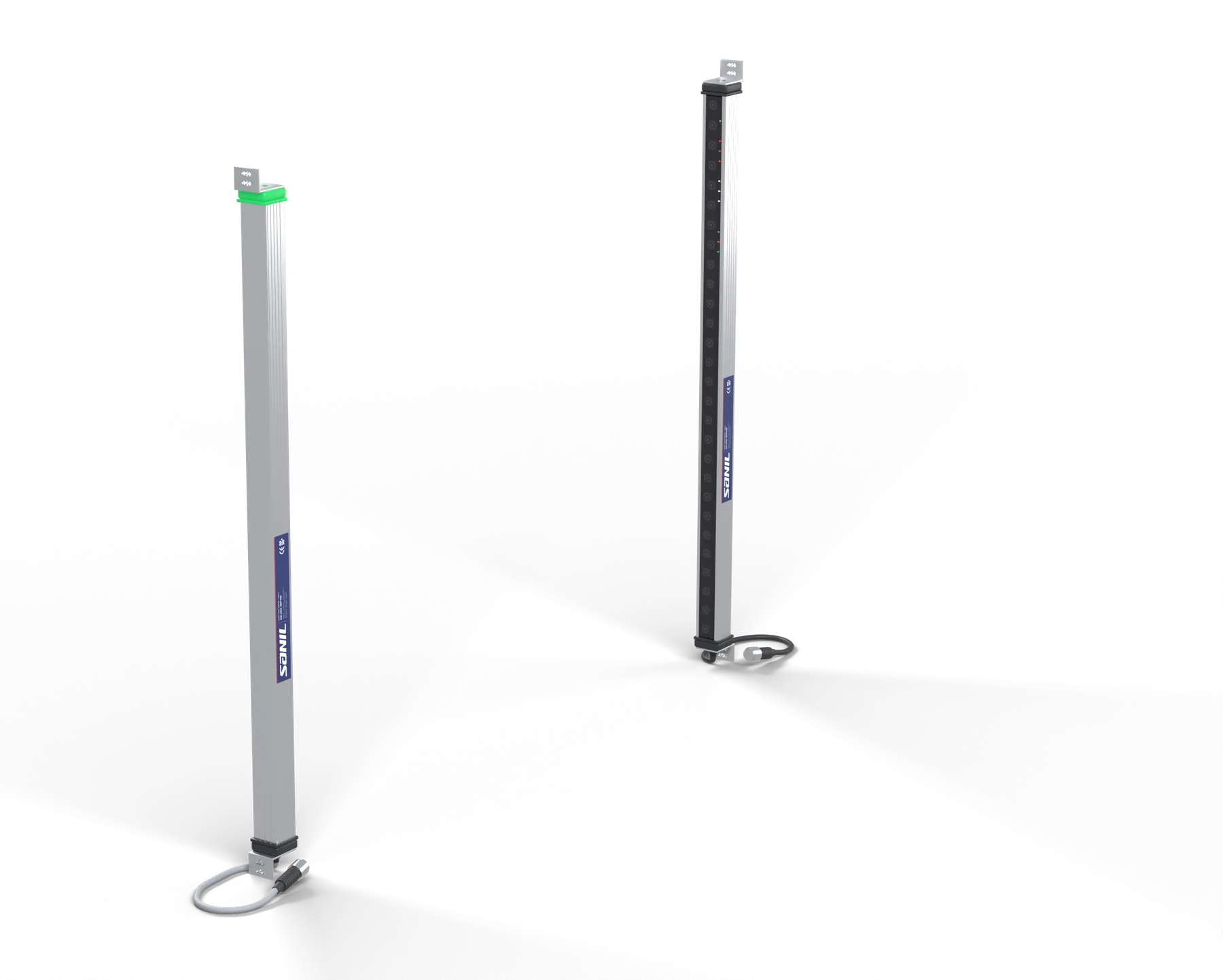

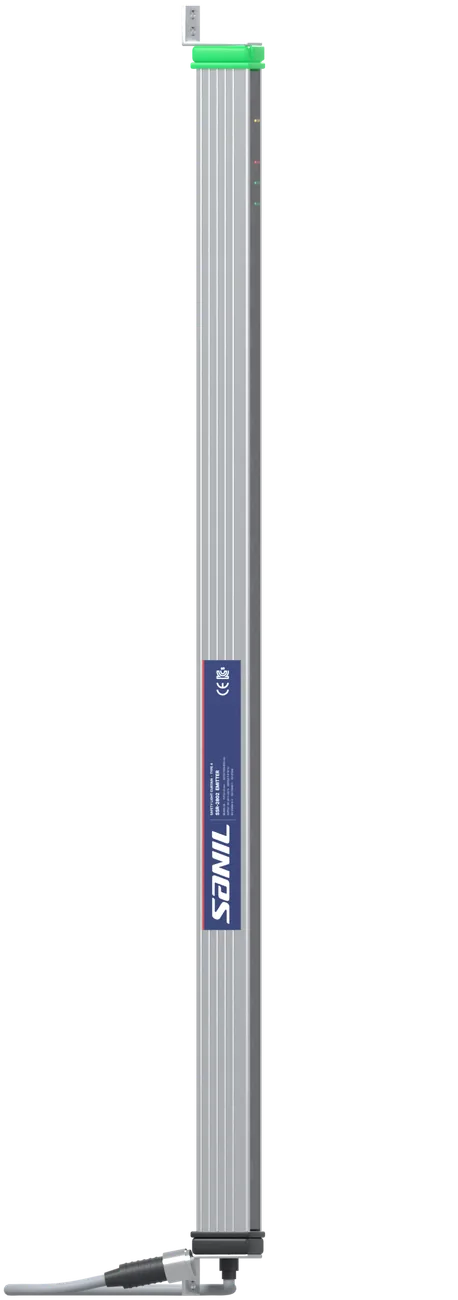

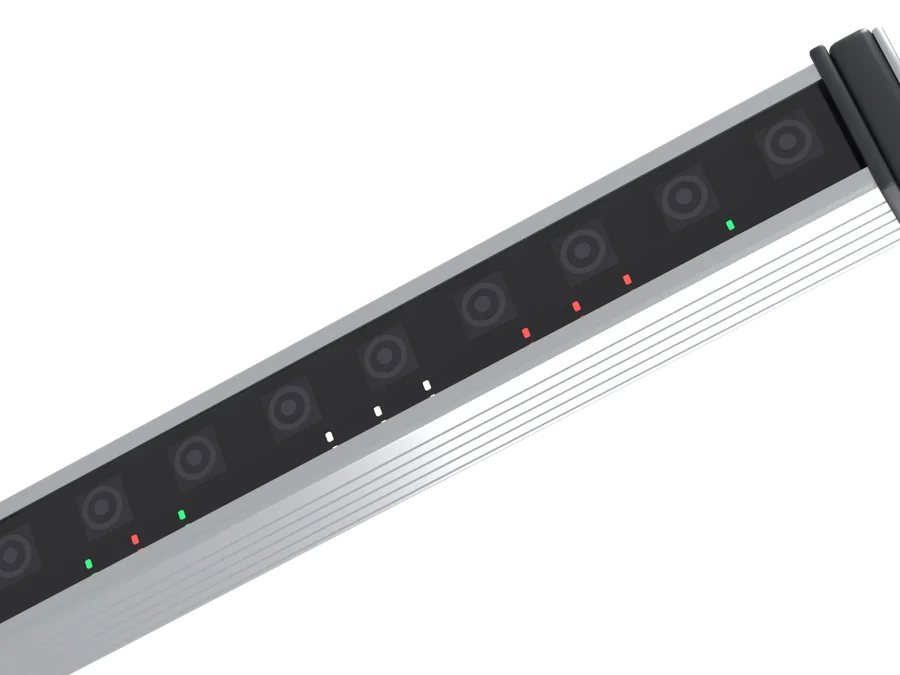

세이프티 라이트커튼(안전 라이트커튼)은 투광기와 수광기 한 쌍으로, 적외선 광축이 일정 간격으로 늘어선 막대입니다. 광축이 하나라도 가려지면 안전 출력(OSSD) 2채널이 꺼져 기계 정지 회로를 끊습니다. 일반 광전 센서와 달리, 고장이 나도 위험 쪽(계속 ON)으로 남지 않는지를 IEC 61496 규격으로 시험받는 안전 부품입니다.

Type 4는 IEC 61496의 라이트커튼 등급 중 가장 높은 등급이고, PL e(ISO 13849-1)와 SIL 3(IEC 62061·IEC 61508)도 각 규격의 최고 수준입니다. 프레스·로봇 셀처럼 사람이 크게 다칠 수 있는 자리에 쓰는 급입니다. 산일 SSR·SLC 시리즈는 카탈로그에 이 등급을 표기하며, 인증서 사본은 견적 요청 때 함께 요청할 수 있습니다.

손가락은 SLC 9 mm 피치(Ø14, 검출거리 0.3–5 m), 손은 SLC 18 mm 피치(Ø23, 0.3–5 m) 또는 SSR 20 mm 피치(Ø30, 0.2–15 m), 팔·몸은 SSR 40 mm 피치(Ø48, 0.2–15 m)를 씁니다. 검출 물체가 작을수록 안전거리를 줄일 수 있고, 설치 거리가 5 m를 넘으면 SSR 시리즈를 씁니다.

ISO 13855 기본식 S = K × (t1 + t2) + C로 계산합니다. 손 검출(d ≤ 40 mm)은 K = 2,000 mm/s, C = 8 × (d − 14) mm입니다. 예를 들어 SSR-4402(Ø30, 응답 18 ms)를 정지 시간 100 ms인 기계에 달면 364 mm입니다. 이 페이지의 계산기는 기본식 참고값이며, 최종 안전거리는 위험성 평가로 설계자가 정합니다.

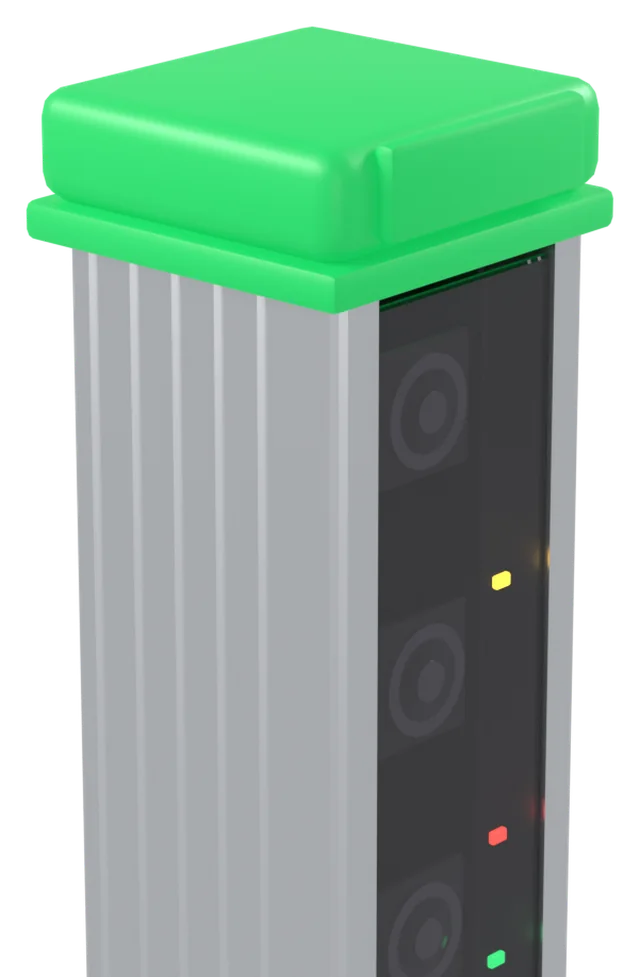

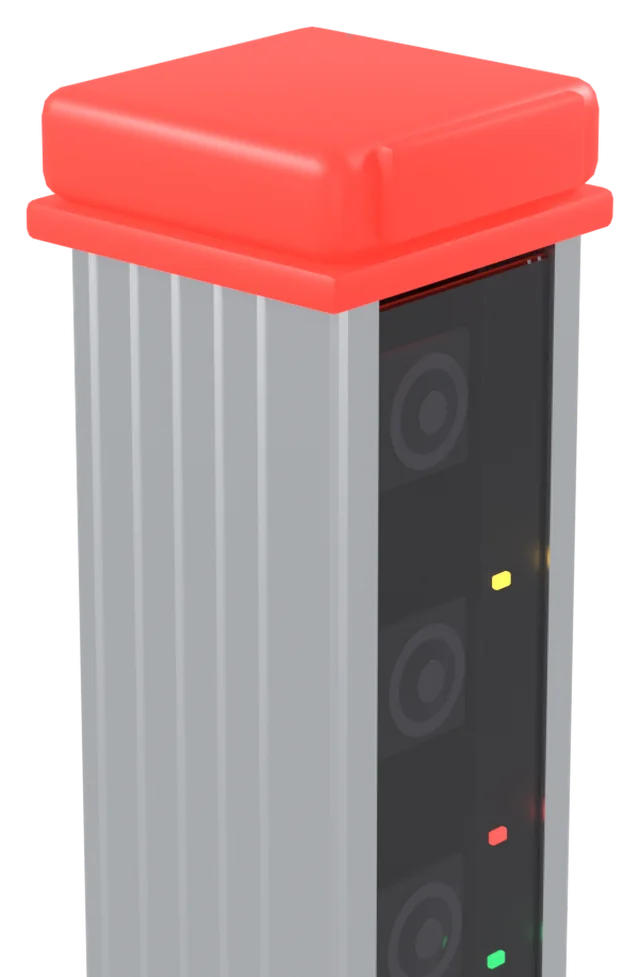

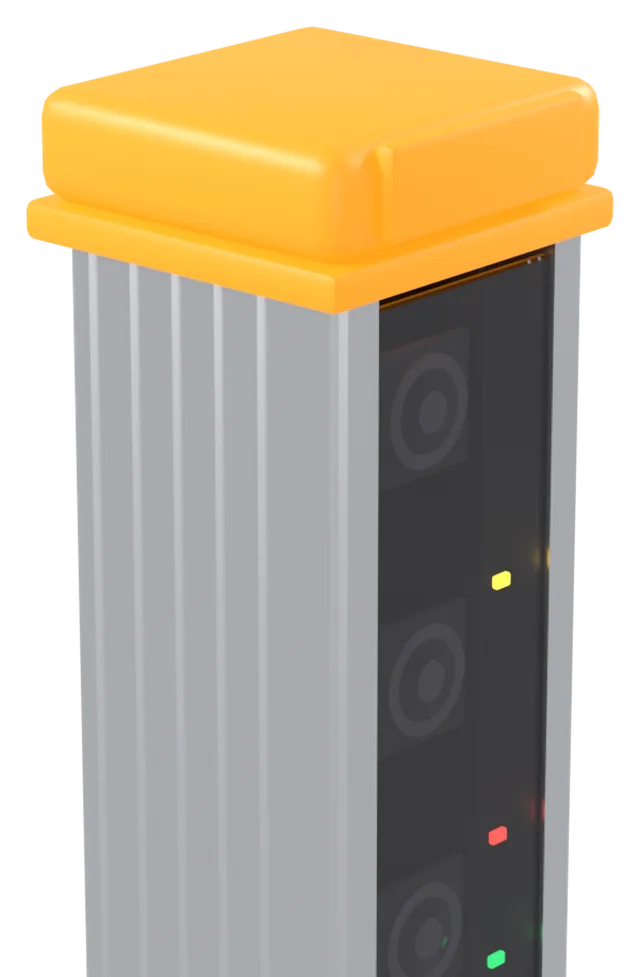

뮤팅 기능을 쓰면 됩니다. 팔레트가 X자로 놓인 뮤팅 센서 2개를 정해진 시간 안에 함께 가리면 화물로 보고 출력을 유지하고, 화물이 지나가면 뮤팅이 자동으로 꺼집니다. 사람은 두 센서를 함께 가리지 못하게 배치하므로 바로 정지합니다. SSR 시리즈는 상단 캡 전체가 뮤팅 램프라 별도 램프가 필요 없습니다.

북미 출하 설비에는 UL 인증 모델인 SSR 20 mm 피치 UL 모델(Ø30, 검출거리 0.2–10 m)을 씁니다. 손가락(Ø14·Ø23)과 팔·몸(Ø48) 검출용 UL 모델은 없습니다. UL 모델에는 일체형 뮤팅 램프와 컨버터 설정 기능이 없고, 뮤팅·NPN 옵션은 견적 때 확인합니다.

사용 온도는 SSR −10–65 °C, SLC·UL −10–55 °C이고 보호 등급은 IP65입니다. 영하 10 °C 아래(냉동 창고, 겨울철 옥외)이거나 고압 세척을 하는 라인이라면 설치 조건을 먼저 알려 주세요. 구성을 검토해 드립니다.

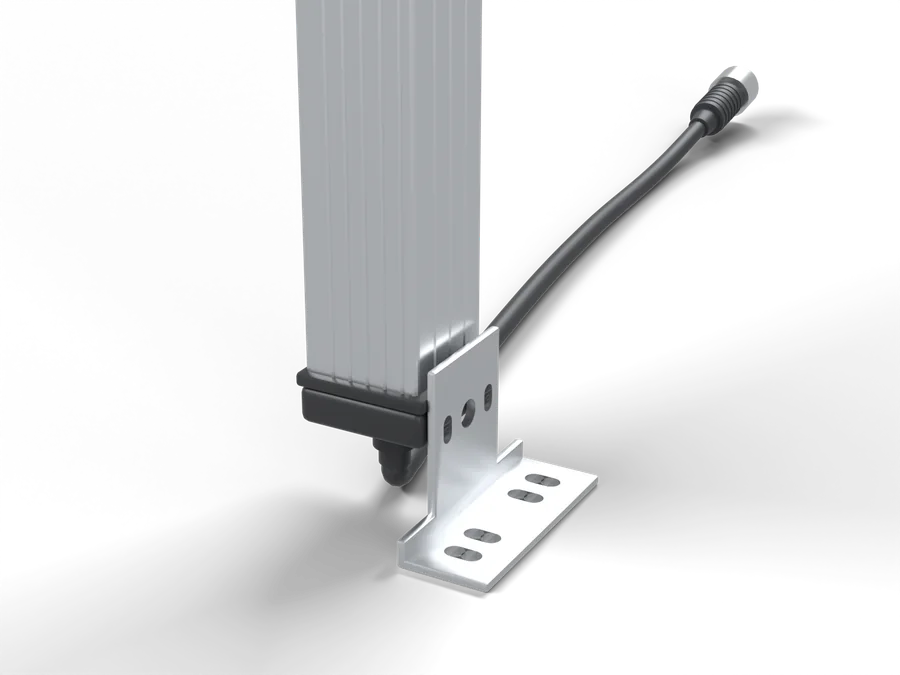

네. 지금 쓰는 제품과 검출 물체 크기가 같거나 더 작은 산일 모델로 바꿉니다. 키엔스 GL-R·GL-S·GL-V·SL-V, 옴론 F3SG·F3SJ(단종 포함), 오토닉스 SFL·SFLA, 선광전자 SK 시리즈의 대체 모델을 이 페이지의 표와 모델명 검색에서 확인할 수 있습니다. 길이·브래킷 차이는 설치 도면을 보고 맞춰 드립니다.

모델(또는 검출 대상·보호 높이·설치 거리 같은 설치 조건)과 수량이면 됩니다. 이 페이지에서 모델을 고르고 안전거리를 계산하면 요청서에 함께 정리됩니다. sales@prosen.co.kr 로 보내 주시면 산일센서 공식 대리점인 프로센이 견적과 기술 상담을 드리며, 카탈로그와 인증서 사본도 함께 요청할 수 있습니다.

프로센이 산일센서의 공식 대리점으로 SSR·SLC 시리즈 세이프티 라이트커튼을 판매하고 기술지원을 합니다. 모델 선정, 안전거리 검토, 다른 브랜드 대체 구성까지 상담해 드립니다. 문의는 sales@prosen.co.kr, 032-811-3457 입니다.
